多軸數控拋光機
- YH2M8590 數控多工位拋光機智能化生產線
- 該生產線適用于加工金屬、塑料、碳纖板等材質的各種小型精密模具、電子數碼產品、眼鏡、手機中框、手表等精密零件的 3D曲面仿形拋光，可實現五軸聯動 3D智能化仿形磨削及拋光。
- 產品概述
- 規格參數

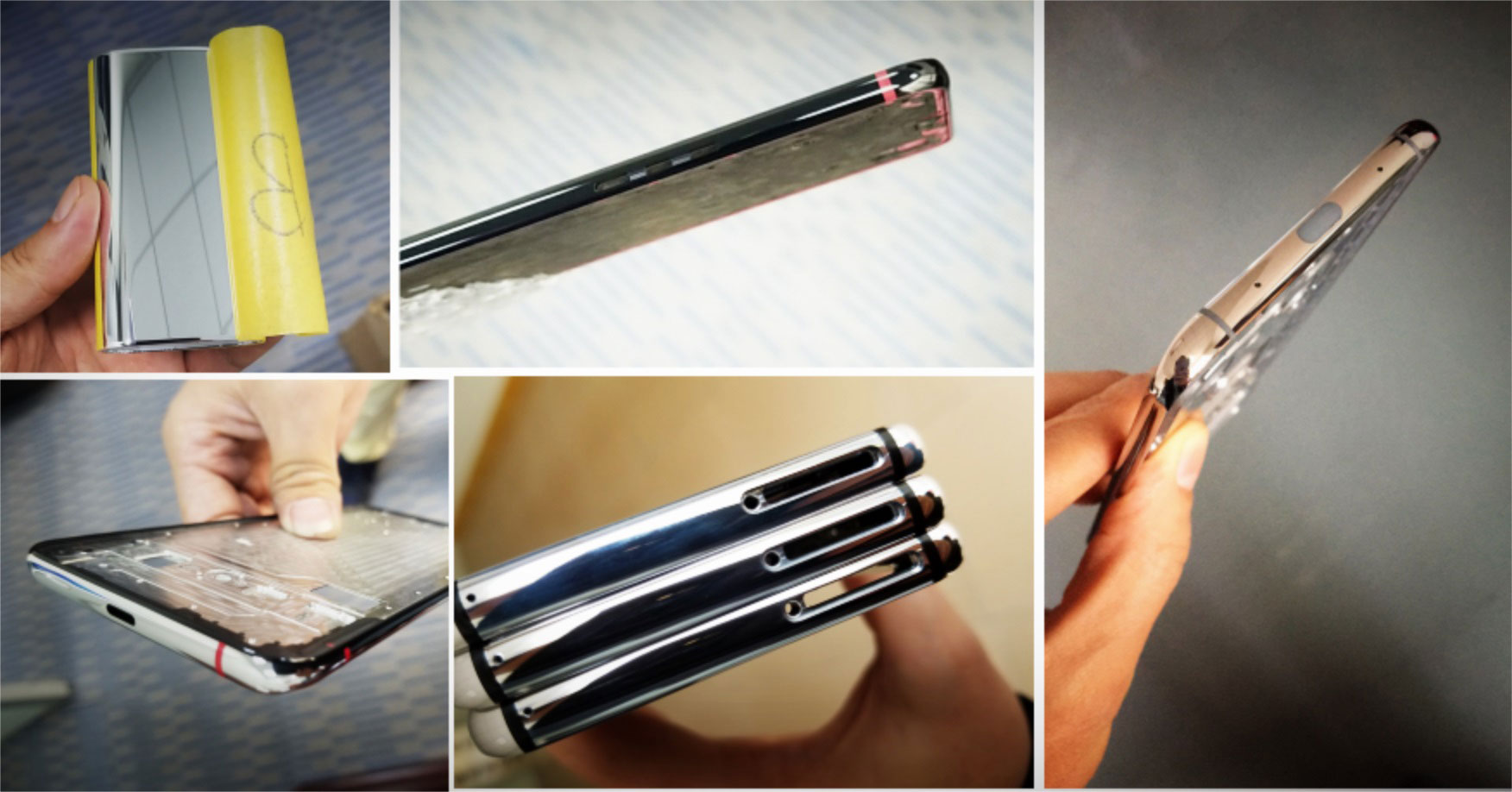

- 可加工工件
- 同類機型
1、生產線主要有數控多工位拋光機、AGV接送料小車、桁架吊掛式多關節機器人及控制系統等組成，實現產品從來料到成品的全自動智能化拋光生產。
2、生產線具有與MES的接口，可由MES下生產訂單。
3、生產線設備接入INC-Cloud企業私有云服務器，提供實時生產數據，具備設備監控、生產統計、故障報修及維護等功能，同時可以為使用外網特有功能（如移動端APP）提供數據支撐。
機床：
1.智能編程平臺，可實現五軸聯動 3D仿形。
2.全伺服驅動，高速高精度控制 ，精確磨削與拋光。
3.多工位同步，磨頭或拋光輪自動切換，減少拋光工序
4.磨頭或拋光輪自動進給、可記憶、儲存、動態跟蹤。
5.壓力傳感器單獨感應工件的磨削或拋光壓力，并根據壓力傳感器數據獨立 V軸進行對刀補償。
6.更換不同的磨頭或拋光輪，可集去除工件表面刀紋、拋光、精拋光、鏡面拋光于一體。
|
項目/型號 Item/Model |
單位 Unit |
參數 parameter |
|
|
生產線尺寸 長*寬*高 Size of production line Length*width*height |
mm |
12300×4600×3100 |
|
|
電源Power |
|
三相380V-50KVA Three-phase 380V-50KVA |
|
|
氣壓 barometric pressure |
Mpa |
0.4-0.6 |
|
|
適用產品尺寸（MAX） Applicable product size(MAX) |
mm |
對角尺寸≤195，長邊≤165，下斜弧角度＜18° Diagonal size≤195, long side≤165, downward oblique arc angle＜18° |
|
|
適用產品尺寸（MIN） Applicable product size（MIN） |
mm |
最小尺寸：45×60mm Minimum size: 45×60mm |
|
|
機床主要參數 Main parameter of the machine |
長*寬*高 Length*width*height |
mm |
2250×2650×2550 |
|
重量 Weight |
Kg |
3750 |
|
|
電源 power |
|
三相380V-15KVA Three-phase 380V-15KVA |
|
|
氣壓 barometric pressure |
Mpa |
0.4-0.6 |
|
|
加工工位數量 Amount of process station |
|
5 |
|
|
X/Y/Z軸行程 X/Y/Z Axis Movement distance |
mm |
360/450/350 |
|
|
X/Y/Z軸重復定位精度 Axis repeat positioning accuracy |
mm |
0.008 |
|
|
A軸行程 A axis route |
° |
-1~361 |
|
|
C軸行程 C axis route |
° |
-30~390 |
|
|
拋光頭轉速 Polishing head rotating speed |
P/m |
2400 |
|
